    КРК-400.01, КРК-400.02


    Структура условного обозначения:
    КРК-400.01(02)
    КРК - коробка разветвительная кабельная
    400 - номинальный ток, А
    01(02) - модификация; 01 - без искробезопасных цепей, 02 - с искробезопасными цепями.

       Основные параметры и размеры КРК-400.01 КРК-400.02
     1. Маркировка взрывозащиты РВExdI  РВExd[ia]I
     2. Степень защиты  IP54
     3. Номинальное напряжение силовых цепей, В 1140
     4. Номинальный ток силовых цепей, А 400
     5. Количество зажимов силовых цепей, шт 3
     6. Количество зажимов цепей управления, шт - 6
     7. Количество кабельных вводов, шт  3 6
     8. Габаритные размеры, мм 550х500х270
     9. Масса, кг, не более  35 37
     10. Срок эксплуатации (службы), лет 6
     11. Ресурс изделия (наработка на отказ), ч  28000

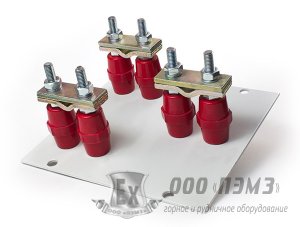

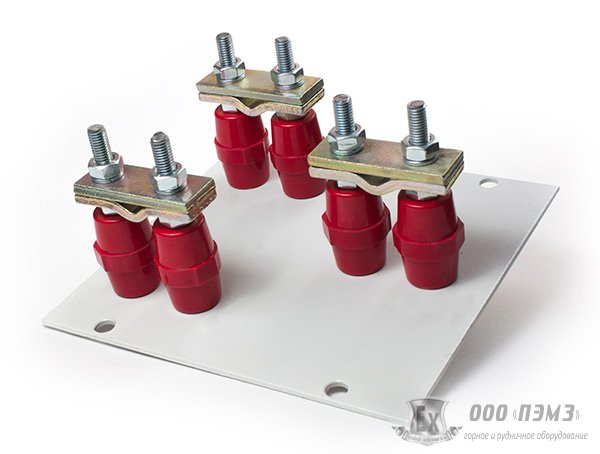

    Коробка разветвительная кабельная КРК-400.01 (рис. 4.1) имеет 3 кабельных ввода для подключения силовых кабелей наружным диаметром от 36мм до 60мм. В коробку установлена панель с тремя шинными зажимами для подключения жил силовых кабелей и расчитана на ток 400 апмер. Каждый силовой зажим представляет из себя две контактные пластины толщиной 6 мм каждая, установленные на шпильках с резьбой М10, между которыми располагаются жилы кабеля. Надежный контакт жил между пластинами обеспечивается путем стягивания контактных пластин с помошью гаек.

    Коробки КРК-400.01 и КРК-400.02

    Рис.1

    Коробки КРК-400.01 и КРК-400.02

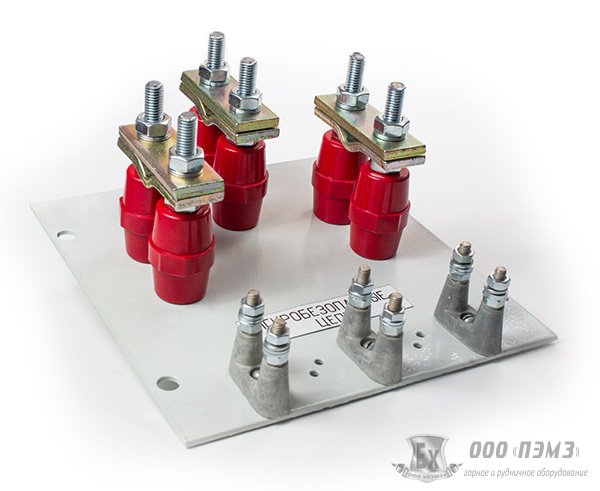

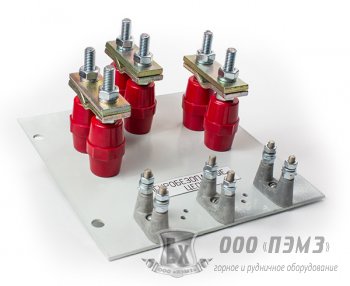

    Коробка разветвительная кабельная КРК-400.02 (Рис. 2) имеет 3 кабельных ввода для подключения силовых кабелей наружным диаметром от 36мм до 60мм и 3 кабельных ввода для подключения кабелей искробезопасных цепей наружным диаметром 16мм и 25мм. В коробку установлена панель с тремя шинными зажимами для подключения жил силовых кабелей и шестью зажимами для подключения жил кабелей искробезопасных цепей.
    Напряжение цепей управления, В, не более:
    постоянное:                                             60,
    переменное:                                           42.
    Ток цепей управления, не более:     .
     Рис. 2

    Также рекомендуем:

    • Коробки КРК-320.01 и КРК-320.02      Маркировка взрывозащиты: РВExdI/РВExd[ia]I Степень защиты от внешних воздействий: IP54 Номинальное напряжение: 1140В Номинальный ток: 320А Кол-во
    • Коробки КРК-400.03 и КРК-400.04      Маркировка взрывозащиты: РВExdI/РВExd[ia]I Степень защиты от внешних воздействий: IP54 Номинальное напряжение: 1140В Номинальный ток: 400А Кол-во

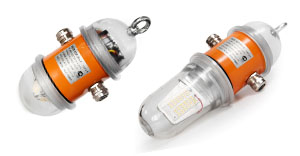

    • Светодиодные светильники ЛСПУровень изоляции: РН1 Степень защиты от внешних воздействий: IP65 Напряжение сети: 220В Источник света: светодиодный конус мощностью 24Вт или светодиодный модуль мощностью 24Вт.
