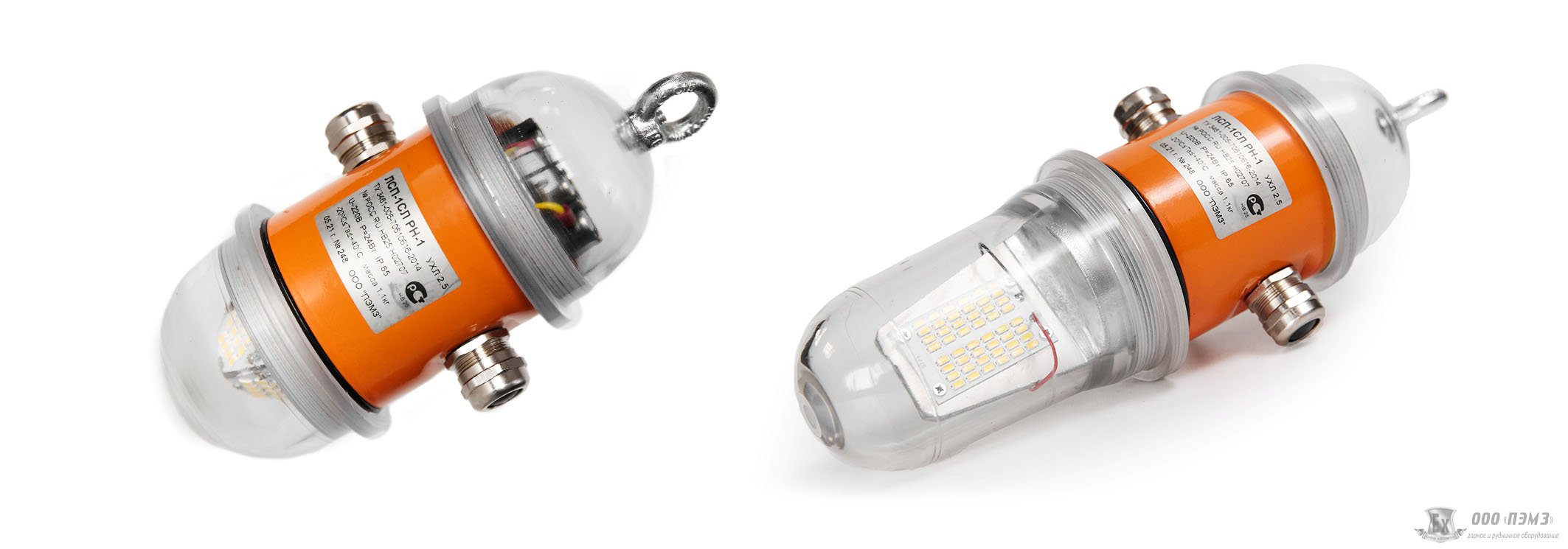

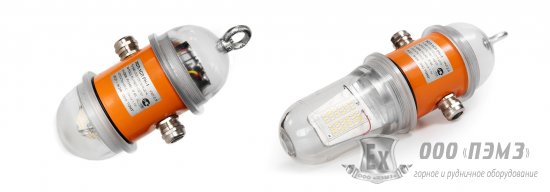

» » Светодиодные светильники ЛСП

Структура условного обозначения:

ЛСП-XX(Л)(36)-YY-ZZ
ЛСП - светильник производственный серии ЛСП
XX - модификация корпуса светильника
    1С – 1 источник света: светодиодная трапеция, корпус стальной;
    2С – 2 источника света: светодиодная трапеция, корпус стальной;
    3С – 1 источник света: светодиодная трапеция, увеличенной мощности.
    1СМ – 1 источник света: плоский светодиодный модуль, корпус стальной;
    2СМ – 2 источника света: плоский светодиодный модуль, корпус стальной;
    1СП - 1 источник света: плоский модуль, совмещенный с драйвером, корпус стальной;
    Л – корпус светильника из алюминия.
    36 – светильник рассчитан на напряжение питания 36В переменного тока.
YY - тип кабельных вводов:
    01 - пластмассовый кабельный ввод, диаметр вводимого  кабеля 6-11 мм.
    02 - пластмассовый кабельный ввод, диаметр вводимого кабеля 13-18 мм.
    03 - латунный кабельный ввод, диаметр вводимого кабеля 5-10 мм.
    04 - латунный кабельный ввод, диаметр вводимого кабеля 9-16 мм.
    05 - латунный кабельный ввод, диаметр вводимого кабеля 15-22 мм.
ZZ - потребляемая мощность светильника в ваттах
ЛСП-1С, ЛСП-1СЛ, ЛСП-1СП, ЛСП-1СПЛ, ЛСП-3СЛ

Светодиодные светильники ЛСП





  Основные параметры и размеры
ЛСП-1С ЛСП-1СЛ ЛСП-3СЛ ЛСП-1СП ЛСП-1СПЛ
 1. Степень защиты IP65
 2. Напряжение сети, В 127-220
 3.Тип источник света Светодиодная пирамида светодиоднйы модуль
 4. Количество источников света, шт  1
 5. Потребляемая мощность, Вт 15-24 30 15-24
 6. Световой поток, лм, не менее 2100-3360 4200 2100-3360
 7. Габаритные размеры, мм, 230х180х90 255х180х160 300х180х90
 8. Материал корпуса светильника сталь алюминий алюминий сталь алюминий
 9. Масса, кг, не более 1,8 1,1 1,7 1,9 1,2
 10. Срок эксплуатации (службы), лет  5
 11. Ресурс изделия (наработка на отказ), ч  35000



ЛСП-2М, ЛСП-2МЛ

Светодиодные светильники ЛСП



  Основные параметры и размеры
ЛСП-2М
ЛСП-2МЛ
 1. Степень защиты IP65
 2. Напряжение сети, В 220
 3.Тип источник света Цоколь Е27
 4. Количество источников света, шт  1
 5. Потребляемая мощность, Вт
 6. Световой поток, лм, не менее 2100-3360
 7. Габаритные размеры, мм, 295х180х90
 8. Материал корпуса светильника сталь алюминий
 9. Масса, кг, не более 1,2 1,1
 10. Срок эксплуатации (службы), лет  5
 11. Ресурс изделия (наработка на отказ), ч  35000



*Примечание: по желанию заказчика светильники могут быть спроектированны под сетевое напряжение 36 В, при этом остальные характеристики, размеры и внешний вид светильника остается без изменений.

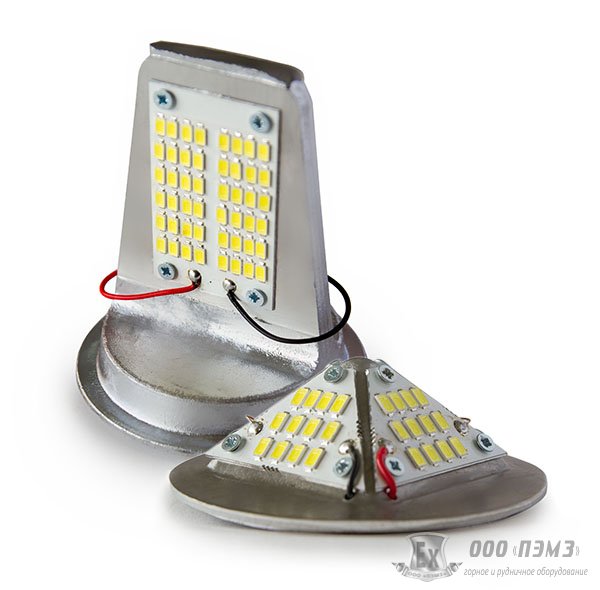

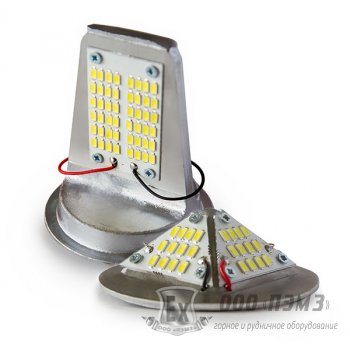

В светильниках типа ЛСП-хС источником света служат четыре светодиодные платы, установленные на алюминиевом радиаторе пирамидальной формы. Благодаря этому светильник имеет равномерное освещение на все 360О вокруг себя.

В светильниках типа ЛСП-хСМ источником света служит плоский светодиодный модуль, установленный на алюминиевый радиатор.

Алюминиевый радиатор имеет непосредственный контакт с корпусом светильника, поэтому все тепло от нагрева светодиодов переходит на корпус и рассеивается.

Для питания светодиодов стабилизированным током служит драйвер, расчитанный на входное напряжение от 86В до 264В.

Светодиодные светильники ЛСП



Также рекомендуем:

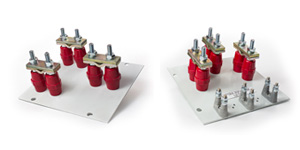

  • Коробки КРК-400.01 и КРК-400.02Маркировка взрывозащиты: РВ Ex db I/РВ Ex db [ia] I Степень защиты от внешних воздействий: IP54 Номинальное напряжение: 1140В Номинальный ток: 400А Кол-во кабельных вводов: силовых цепей: 3/3

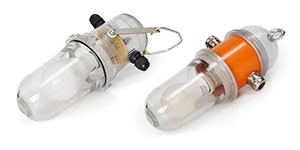

  • Светильники ЛСП с цоколем Е27  Уровень изоляции: РН1 Степень защиты от внешних воздействий: IP65 Напряжение сети: 220В Источник света: светодиодная лампа мощностью до 15Вт или люминесцентная лампа, мощностью
