КРК-400.03, КРК-400.04
КРК-400.03(04)
КРК - коробка разветвительная кабельная
400 - номинальный ток, А
03(04) - модификация; 03 - шесть силовых зажимов, без искробезопасных цепей, 04 - шесть силовых зажимов, с искробезопасными цепями.
КРК - коробка разветвительная кабельная
400 - номинальный ток, А
03(04) - модификация; 03 - шесть силовых зажимов, без искробезопасных цепей, 04 - шесть силовых зажимов, с искробезопасными цепями.
| Основные параметры и размеры | КРК-400.03 | КРК-400.04 | |
| 1. Маркировка взрывозащиты | РВExdI | РВExd[ia]I | |
| 2. Степень защиты | IP54 | ||
| 3. Номинальное напряжение силовых цепей, В | 1140 | ||
| 4. Номинальный ток силовых цепей, А | 400 | ||
| 5. Количество зажимов силовых цепей, шт | 6 | ||
| 6. Количество зажимов цепей управления, шт | - | 6 | |
| 7. Количество кабельных вводов, шт | 3 | 6 | |
| 8. Габаритные размеры, мм | 550х500х270 | ||
| 9. Масса, кг, не более | 39 | 41 | |
| 10. Срок эксплуатации (службы), лет | 6 | ||
| 11. Ресурс изделия (наработка на отказ), ч | 28000 | ||

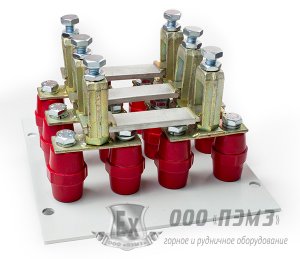

| Коробка разветвительная кабельная КРК-400.03 (рис. 1) имеет 3 кабельных ввода для подключения силовых кабелей наружным диаметром от 36мм до 60мм. В коробку установлена панель с шестью вертикально расположенными колодками для подключения жил силовых кабелей и расчитана на ток 400 апмер. Каждый силовой зажим представляет из себя вертикальную колодку, расположенную на двух изоляторах. В колодке установлены две пластины для зажима жил кабелей. Надежный контакт жил в колодке осуществляется между пластинами путем стягивания их болтом с резьбой М10. Затем болт контрагается для предотвращения произвольного ослабления контактов. Между каждыми двумя колодками установленна медная перемычка. |
|
||
|
|

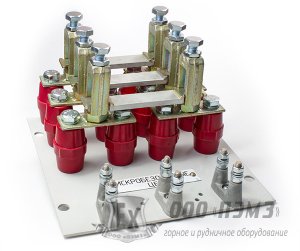

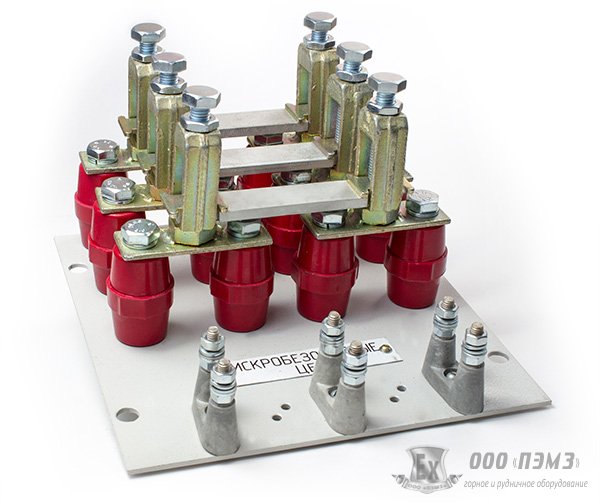

Коробка разветвительная кабельная КРК-400.04 (Рис. 2) имеет 3 кабельных ввода для подключения силовых кабелей наружным диаметром от 36мм до 60мм и 3 кабельных ввода для подключения кабелей искробезопасных цепей наружным диаметром 16мм и 25мм. В коробку установлена панель с шестью вертикально расположенными колодками для подключения жил силовых кабелей и шестью зажимами для подключения жил кабелей искробезопасных цепей.Напряжение цепей управления, В, не более: постоянное: 60, переменное: 42. Ток цепей управления, не более: 2А. |
||
| Рис. 2 | |||
