Коробки КРК-320.01 КРК-320.02 КРК-320.03

Продукция

КРК-320.01, КРК-320.02, КРК-320.03

Структура условного обозначения:

КРК-320.ХХ
КРК - коробка разветвительная кабельная
320 - номинальный ток, А
ХХ - модификация:

01 - без искробезопасных цепей

02 - с искробезопасными цепями, кабельный ввод ф25 мм - 3 шт.

03 - с искробезопасными цепями, кабельный ввод ф25 мм - 1 шт, ф32 - 2 шт

Основные параметры и размеры	КРК-320.01	КРК-320.02	КРК-320.03
1. Маркировка взрывозащиты	РВ Ex db I Mb	РВ Ex db [ia] I Mb
2. Степень защиты	IP54
3. Номинальное напряжение силовых цепей, В	1140
4. Номинальный ток силовых цепей, А	320
5. Количество зажимов силовых цепей, шт	6
6. Количество зажимов цепей управления, шт	-	6
7. Количество кабельных вводов, шт	3	6
8. Диапазон диаметров вводимого кабеля, в мм и кол-во вводов при условном диаметре проходного отверстия: Ф25 Ф32 Ф63	- - 36-63 (3 шт)	16-25 (3 шт) - 36-63 (3 шт)	16-25 (1 шт) 18-32 (2 шт) 36-63 (3 шт)
9. Габаритные размеры, мм	550х500х270
10. Масса, кг, не более	38	40	40,7
11. Срок эксплуатации (службы), лет	10
12. Ресурс изделия (наработка на отказ), ч	50000

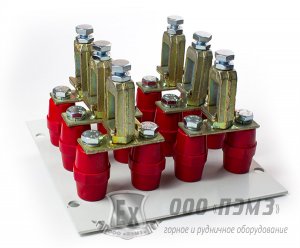

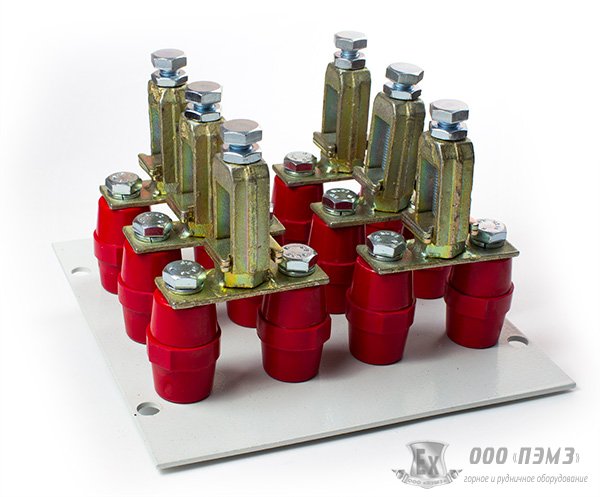

Коробка разветвительная кабельная КРК-320.01 (рис. 1) имеет 3 кабельных ввода для подключения силовых кабелей наружным диаметром от 36мм до 63мм. В коробку установлена панель с шестью вертикально расположенными колодками для подключения жил силовых кабелей и расчитана на ток 320 апмер. Каждый силовой зажим представляет из себя вертикальную колодку, расположенную на двух изоляторах. В колодке установлены две пластины для зажима жил кабелей. Надежный контакт жил в колодке осуществляется между пластинами путем стягивания их болтом с резьбой М10. Затем болт контрагается для предотвращения произвольного ослабления контактов.	Рис.1

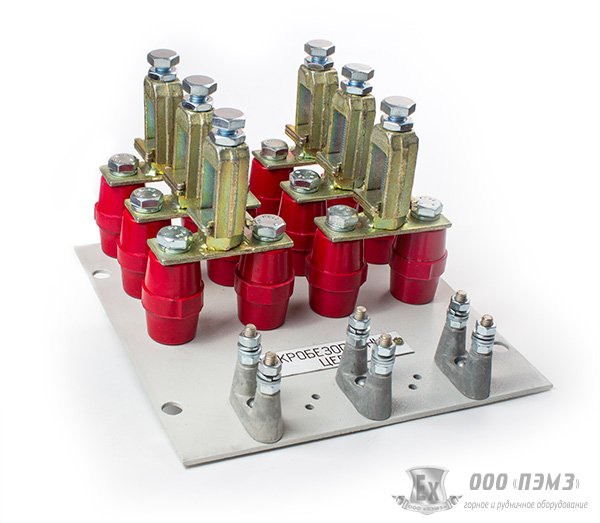

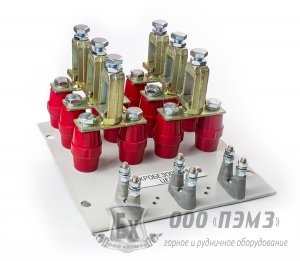

	Коробка разветвительная кабельная КРК-320.02 и КРК-320.03 (Рис. 2) имеет 3 кабельных ввода для подключения силовых кабелей наружным диаметром от 36мм до 63мм и 3 кабельных ввода для подключения кабелей искробезопасных цепей в зависимости от исполнения наружным диаметром 16мм и 25мм или 16мм и 32мм. В коробку установлена панель с шестью вертикально расположенными колодками для подключения жил силовых кабелей и шестью зажимами для подключения жил кабелей искробезопасных цепей.Напряжение цепей управления, В, не более: постоянное: 60, переменное: 42. Ток цепей управления, не более: 2А.
Рис. 2
