Коробки телефонные соединительные типа "КТС"

Назначение:

Коробка телефонная соединительная КТС предназначена для соединения и разветвления кабелей связи и контрольных кабелей систем связи, сигнализации, автоматики, управления и телемеханики; с видом взрывозащиты «искробезопасная электрическая цепь i», в рудниках и шахтах, в том числе опасных по газу и пыли, а также в потенциально взрывоопасных зонах помещений и наружных установок согласно маркировке взрывозащиты изделия и в соответствии с требованиями действующих нормативных документов по промышленной безопасности.

Маркировка взрывозащиты: РО Ex ia I Ma / 0Ex ia IIC T4 Ga

Код ТН ВЭД ТС 8536 90 100 0

Нормы :

• ТР ТС 012/2011,
• ГОСТ 31610.0-2014
• ГОСТ 31610.11-2014

Конструкция:

Соединительная коробка представляет собой выполненный из листовой стали металлический корпус прямоугольной формы, внутри которого на оцинкованной металлической монтажной пластине размещены клеммные колодки в зависимости от исполнения либо на DIN-рейке, либо непосредственно на самом монтажном щите. Открывающаяся передняя панель корпуса представляет собой выполненную из листовой стали дверь с креплением на петлях, закрываемую специальным ключом на замок с поворотным язычком. На нижней и боковых сторонах корпуса расположены кабельные вводы. Минимальная толщина стенок корпуса и передней панели составляет 1,3 мм.

В зависимости от исполнения в соединительной коробке используются два вида клеммных модулей:

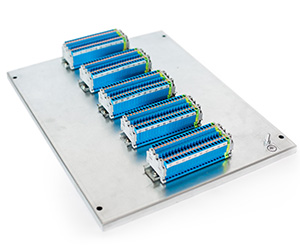

- В исполнениях «КТС-*А» установлены клеммы сечением 2,5 мм2 с безвинтовыми пружинными зажимами и нажимными кнопками открытия этих зажимов с обеих сторон, предусматривающие верхний монтаж проводников. Клеммные сборки установлены на стальной перфорированной несущей DIN-рейке, закрепленной вместе с модулями на монтажной пластине корпуса.

- В исполнениях «КТС-*Б» установлены клеммы сечением 2,5 мм2 с безвинтовыми пружинными зажимами, открываемыми нажимной кнопкой, предусматривающие боковой монтаж проводников. Клеммные сборки установлены непосредственно на монтажном щите корпуса с помощью винтов.

Преимущества:

В коробках КТС применяются только высококачественные клеммы европейских брендов WAGO и Phoenix Contact, которые в отличии от своих "китайских" клонов изготавливаются из специальных негорючих материалов, прошли соответсвющие испытания и разрешены к применению именно в условиях шахт опасных по газу метану и угольной пыли.

Во всех исполнениях коробок КТС применяются исключительно металлические кабельные вводы. По сравнению с пластмассовыми вводами уплотнение кабеля происходит намного качественней без риска сорвать резьбу. Механическая прочность таких вводов естественно многократно превышает прочность пластмассовых вводов.

Коробки КТС надежно защищены от попадания внутрь влаги. Между дверью и корпусом с внутренней стороны двери нанесено литое уплотнение из полиуретана, все кабельные вводы имеют режиновые уплотнения в районе крепления ввода к корпусу. Все крепежные элементы, проходящие насквозь корпуса также имеют резиновые уплотнения.

Для защиты металла от коррозии на наружную и внутреннюю поверхность корпуса и двери нанесены грунтовка и порошковое антикоррозионное /электроизоляционное покрытие.

Условия эксплуатации:

• 1) Температура окружающей среды: от -30°С до +45°С
• 2) Относительная влажность воздуха при (+25±2)°С: до (98±2)%

Комплектность:

• Коробка КТС, шт. 1
• Паспорт, шт. 1
• Руководство по эксплуатации, шт. 1/20
• Сертификат соответствия (копия) 1**

* При отгрузке меньших партий руководство поставляется с каждой партией.

** Один экземпляр на комплект отгрузки по требованию заказчика.
