Светильник взрывозащищенный унифицированный СВУ предназначен для общего освещения подземных выработок: лав, забоев, в том числе оборудованных механизированными комплексами, штреков с оборудованием для постоянного транспорта, погрузочных пунктов, околоствольных дворов угольных шахт.
Область применения:
Подземные выработки угольных шахт, опасных по рудничному газу (метан) и угольной пыли, согласно маркировке взрывозащиты.
| Маркировка взрывозащиты: РВ Ex db I Код ТН ВЭД ТС 9405 40 950 9 ТР ТС 012/2011,
ГОСТ 31610.0-2014
ГОСТ IEC 60079-1-2011
ГОСТ 30852.20-2002
|
 |
Конструкция:

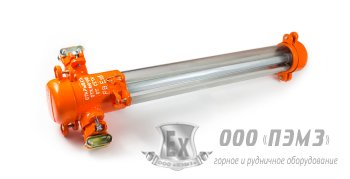

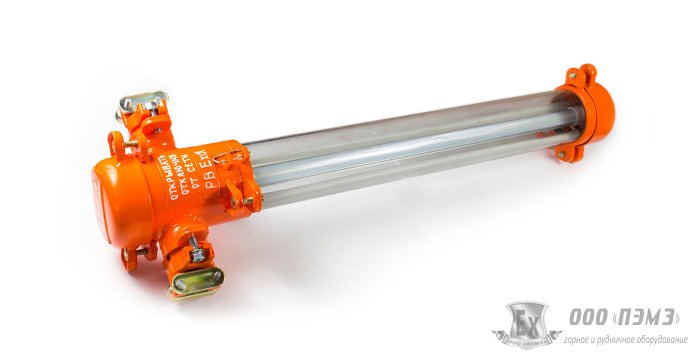

Светильник СВУ представляет собой взрывонепроницаемую оболочку, разделенную на отделение ввода и отделение источника света.
В отделении ввода находится клеммная колодка, рассчитанная для подключения трех жил питающего кабеля, один заземляющий зажим и два кабельных ввода, рассчитанные на ввод кабеля наружным диаметром 16мм или 25мм.
Отделение источника света состоит из ударопрочной светопропускающей поликарбонатной трубы, в которую устанавливается светодиодная лампа типа Т8. Лампа крепится в двух патронах типа G13.
Преимущества:
Корпус светильника имеет полимерное покрытие, стойкое к механическим и климатическим воздействиям, что сохраняет внешний вид светильника и его антикоррозионные свойства на протяжении всего его срока службы.
Использование современного поликарбоната с улучшенными светопропускающими свойствами для светопропускающего элемента делает его поверхность устойчивой к абразивным воздействиям, вследствие чего он не подвержен царапинам и помутнению, а также имеет высокие прочностные характеристики.
Условия эксплуатации:
1) Температура окружающей среды: от -20°С до +40°С
2) Относительная влажность воздуха при (+35±2)°С: до (98±2)%
| Комплектность: | |
| Светильник, шт | 1 |
| Уголок для крепления светильника на стену, шт | 1 |
| Паспорт, шт | 1/20* |
| Сертификат соответствия (копия) | 1** |
| * При отгрузке меньших партий паспорт поставляется с каждой партией. | |
| ** Один экземпляр на комплект отгрузки по требованию заказчика. |
Характеристики светильника СВУ
Структура условного обозначения:
СВУ - светильник взрывозащищенный унифицированный
10 - мощьность источника света, Вт
127/220 - напряжение питания светильника, В
С - светодиодный
|
Основные параметры и размеры
|
СВУ.10-127/220-С | |||
| 1. Степень защиты | IP54 | |||
| 2. Напряжение сети, В | 127-220 | |||
| 3. Тип источник света | Светодиодная лампа | |||
| 4. Количество источников света, шт | 1 | |||
| 5. Потребляемая мощность, Вт | 10 | |||
| 6. Световой поток, лм, не менее | 900 | |||
| 7. Габаритные размеры, мм, | 780х235х150 | |||
| 8. Материал корпуса светильника | сталь | |||
| 9. Масса, кг, не более | 6,5 | |||
| 10. Срок эксплуатации (службы), лет | 5 | |||
| 11. Ресурс изделия (наработка на отказ), ч | 35000 | |||
Также рекомендуем:

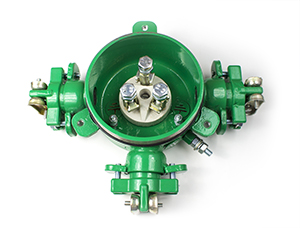

Муфты взрывозащищенные МТМ-6У
