» » Коробки КТС-50А и КТС-50Б
КТС-50А, КТС-50Б



Структура условного обозначения:

КТС-50А(Б)
КТС - коробка телефонная соединительная
50 - кол-во пар монтажных клемм
А(Б) - модификация клемм; А - клеммы с верхним монтажем и нажимной кнопкой, Б - клеммы с боковым монтажем и нажимной кнопкой.


Коробка КТС-50 может быть использована для соединения до десяти шахтных кабелей связи: двух 30-парных кабелей с внешним диаметром от 23 до 34 мм (например, ТППШв 30х2х0,64), четырёх 20-парных кабелей с внешним диаметром от 14 до 25 мм (например, ТППШв 20х2х0,64), четырех 10/5-парных кабелей с внешним диаметром от 8 до 16 мм (например, ТППШв 10х2х0,64 или ТППШв 5х2х0,64) либо аналогичного количества контрольных кабелей с максимальным количеством не более 100 пар проводников;


   Основные параметры и размеры КТС-50А КТС-50Б
 1. Маркировка взрывозащиты РО Ex ia I Ma / 0Ex ia IIC T4 Ga
 2. Максимальное входное напряжение Ui, В, не более 150
 3. Максимальный входной ток Ii А, не более 5
 4. Максимальная входная мощность Pi, Вт 40
 5. Диапазон поперечных сечений присоединяемых проводников, мм2 0.2 - 2.5
 6. Тип клеммных модулей  пружинные, открываемые кнопкой, с вертикальным монтажом** пружинные, открываемые кнопкой, с боковым монтажом*
 7. Количество 2-контактных проходных клеммных модулей и клеммных модулей заземления, шт. 100/5
 8. Кабельные вводы:
количество и диаметр проходного отверстия (диапазон герметичной зоны), шт. × мм

4 × (8 – 16)

4 × (14 – 25)

2 × (23 – 34)

 9. Степень защиты от внешних воздействий
по ГОСТ 14254.
IP 54
 10. Срок эксплуатации (службы), лет 6
 11. Габаритные размеры (ВхШхГ), мм, не более 564х456х157

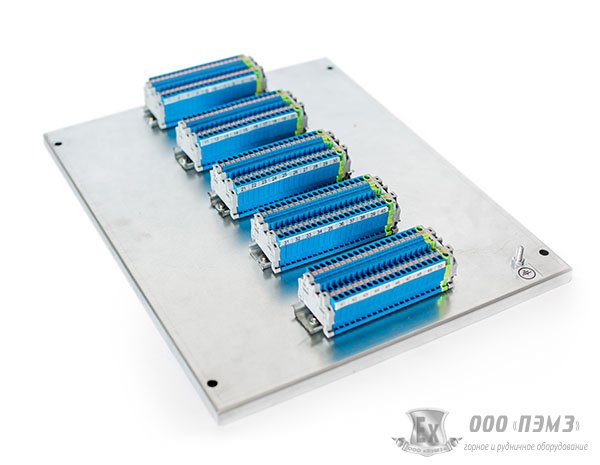

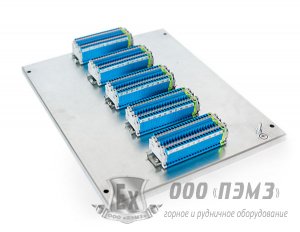

Коробка телефонная соединительная КТС-50А (рис.1) имеет 100 контактных клемм пружинного типа с нажимной кнопкой для подключения проводников поперечным сечением в диапазоне 0,2 - 2,5 мм2. А также пять клемм заземления желто-зеленого цвета, которые гальванически связана с корпусом. Монтаж проводников - верхний

Коробки КТС-50А и КТС-50Б

Рис.1

Коробки КТС-50А и КТС-50Б

Коробка телефонная соединительная КТС-50Б (рис.2) имеет 100 контактных клемм пружинного типа с нажимной кнопкой для подключения проводников поперечным сечением в диапазоне 0,2 - 2,5 мм2. А также пять клемм заземления желто-зеленого цвета, которые гальванически не связана с корпусом. Монтаж проводников - боковой
 Рис. 2
